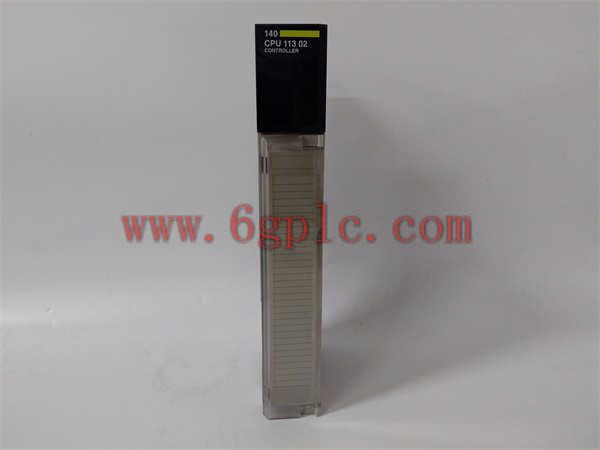

施耐德140CPU11302处理器模块

在工业自动化领域，施耐德电气推出的140CPU11302处理器模块，作为Modicon Quantum系列PLC的核心组件，以其卓越的性能和稳定性赢得了广泛认可。这款模块基于Intel 80186处理器，内置109KB的RAM，为复杂的工业应用提供了强大的数据处理能力。

产品概述

型号：140CPU11302

所属系列：Modicon Quantum

类型：CPU模块

核心处理器：Intel 80186

内存容量：109 KB RAM

通信端口：配备1个Modbus RS232串口和1个Modbus Plus端口

技术规格

时钟频率：20 MHz

程序执行速度：0.3至1.4 ms/K指令(LL984)

看门狗定时器：250 ms

时钟漂移：±8秒/天（0至60°C）

I/O容量：

• 分布式：30输入字/32输出字

• 最大本地：64输入字/64输出字

• 远程：64输入字/64输出字

• 网络：500输入字/500输出字

网络数量：

• 远程：2

• 分布式：3

每个网络的最大站点数：

• 远程：31

• 分布式：63

电池：1.2 Ah锂电池，寿命长达10年

功耗：780 mA

重量：0.3 kg

环境与标准

工作温度：0至60°C

储存温度：-40至85°C

相对湿度：95%（无凝露）

工作海拔：≤5000 m

符合标准：UL 508, CSA C22.2 No 142

认证：cUL, FM(1类2分类)

系列特色

Modicon Quantum系列作为施耐德电气的高端PLC产品，专为处理大型、复杂的工业自动化任务而设计。它不仅具备强大的处理能力，还拥有丰富的I/O模块和通信接口，以及卓越的可靠性和稳定性。

模块亮点

高效的处理性能：Intel 80186处理器，轻松应对各种控制需求。

充足的内存空间：109KB RAM，为存储复杂程序和数据提供保障。

多样的通信选项：支持Modbus RS232和Modbus Plus网络，便于与其他设备互联互通。

稳定的运行保障：内置看门狗定时器和电池备份，确保系统连续稳定运行。

核心作用

CPU模块作为PLC的心脏，承担着执行用户程序、控制I/O模块、处理通信等关键任务。

应用范围

140CPU11302 CPU模块广泛应用于Modicon Quantum PLC系统中，作为控制核心，它在以下领域发挥着重要作用：

• 制造业：如生产线自动化、机器人控制、物料搬运等。

• 能源行业：如电力系统监控、配电自动化、新能源控制等。

• 交通领域：如轨道交通信号系统、公路收费系统、智能交通管理系统等。

• 水处理行业：如污水处理、自来水厂自动化控制等。

• 石油化工行业：如石油炼制、化工生产过程控制等。
