通用电气IC693MDL730是一个正逻辑输出模块，以下是对该模块的详细介绍：

一、基本属性

• 品牌：通用电气（GE）

• 型号：IC693MDL730

• 系列：90-30系列可编程逻辑控制器（PLC）产品系列

• 现隶属公司：艾默生自动化公司

二、技术规格

• 输出电压范围：12~24VDC，纹波为+20%，-15%

• 输出通道：单组中具有八个离散输出通道

• 输出电流：每个通道提供每点2安培的输出电流；60摄氏度时每根保险丝2安培；50摄氏度时每根保险丝4安培

• 隔离：在现场侧和逻辑侧之间提供高达1500伏的隔离

• 浪涌电流额定值：9.4安培，持续10毫秒

• 最大输出电压降：12伏

• 最大关断状态漏电流：1mA

• 开关响应时间：每次转换的典型开关响应时间为2ms

三、兼容性与应用

• 基板兼容性：该模块占用90-30基板的一个插槽，并与90-30系列五（5）或十（10）插槽基板的任何I/O插槽兼容

• 电气负载兼容性：兼容各种电气负载，尤其是电机启动器、螺线管和指示器

• 外部电源：外部电源必须连接到模块以提供操作电源

四、指示灯与状态监测

• 状态LED指示器：安装在模块的前面板，包括熔断保险丝指示器、模块故障指示器和八个通道指示器，分别分配给每个输出通道，描述每个输出点的运行状态

五、维护与安装

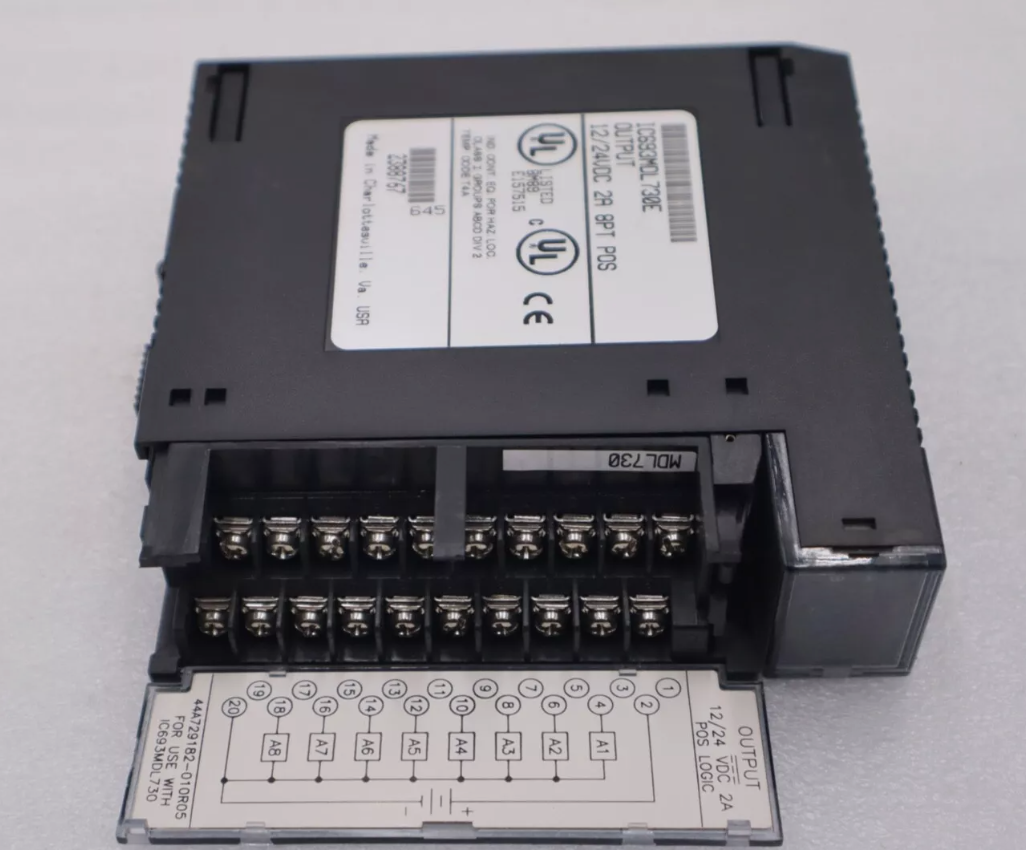

• 可拆卸端子板：带有一个可拆卸的端子板，以简化维护
