一、基本特性

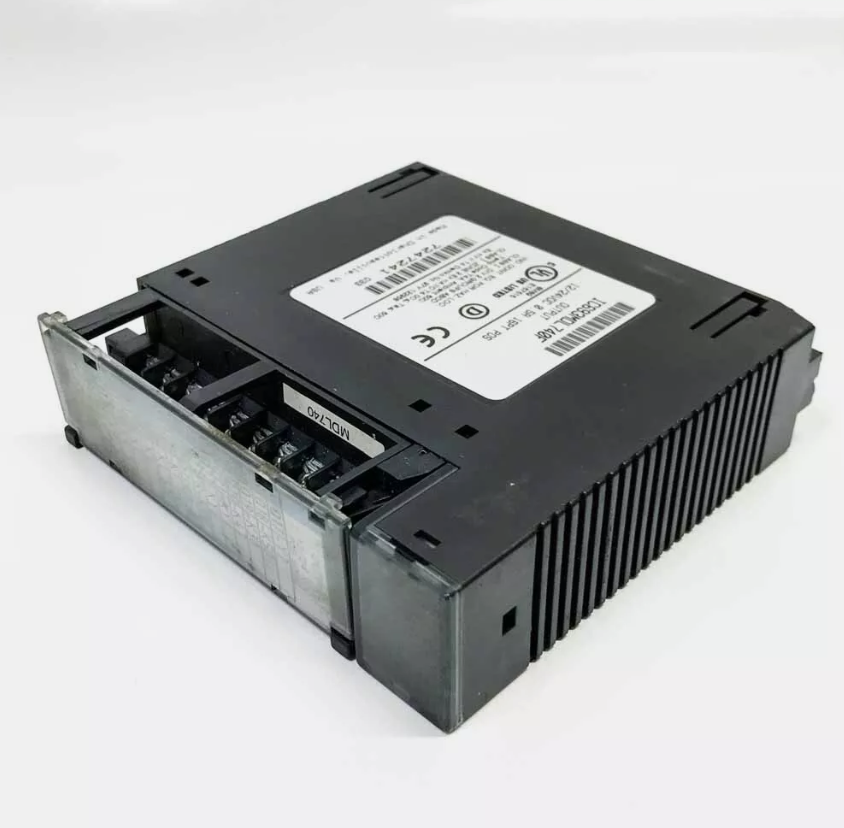

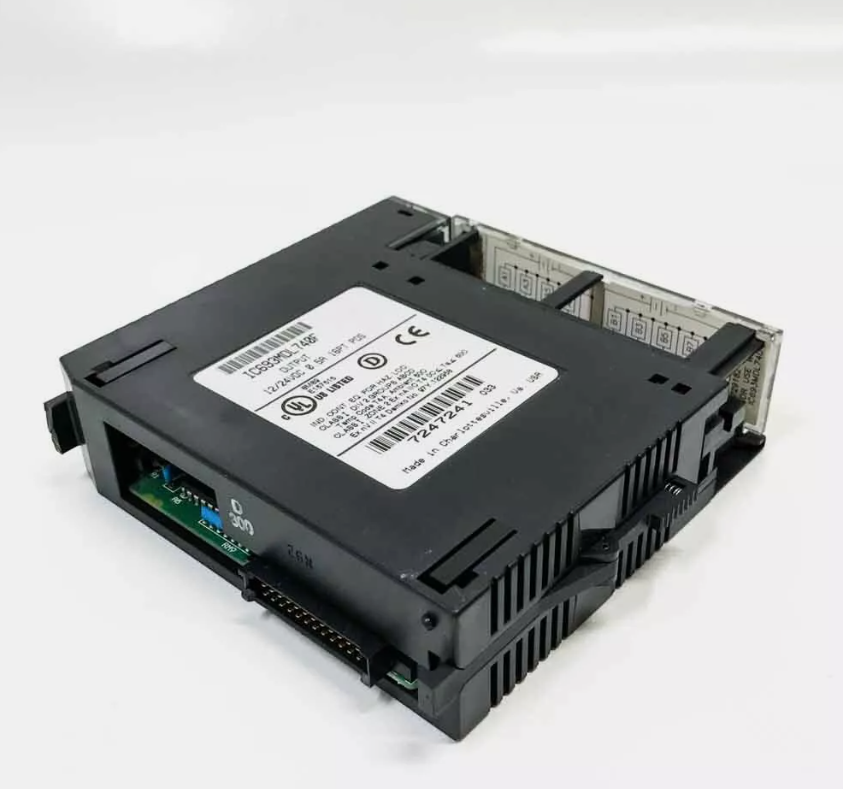

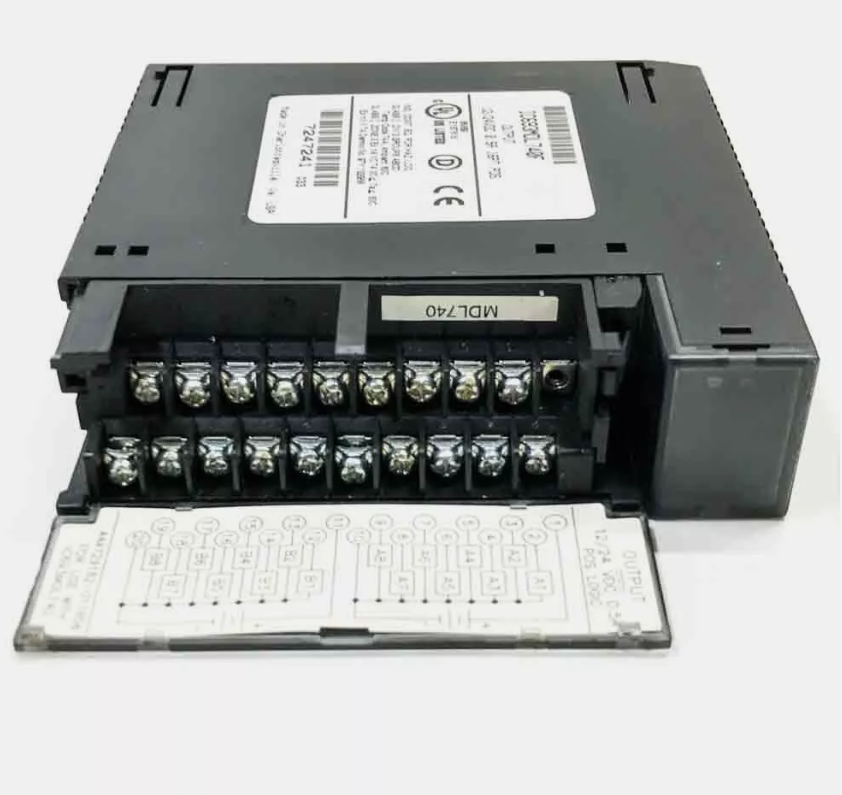

• 模块类型：正逻辑输出模块。

• 输出点数：具有16个源输出点，分为两组，每组8个通道。

• 输出容量：每个通道的额定输出电流为0.5安培，每组的最大输出电流为2安培。

• 工作电压：额定电压为12/24伏直流电，工作电压范围为12至24伏直流电（允许±20%的偏差和-15%的下限偏差）。

二、输出特性

• 浪涌电流：持续10毫秒的额定涌入电流为4.78安培。

• 输出电压降：最大输出电压降为1VDC。

• 非稳态泄漏电流：1mA。

• 响应时间：ON响应时间和Off响应时间均为2毫秒。

三、指示灯与状态显示

• LED指示灯：位于模块顶部的前面板上，用于指示每个模块通道的启动状态以及模块的操作状态。

四、兼容性与应用

• 兼容性：该模块与多个负载设备兼容，包括电磁阀、电机起动器、接触器、继电器、指示灯、蜂鸣器、喇叭等D24 VDC供电设备。

• 应用领域：广泛应用于数控机械、冶金、石油天然气、造纸印刷、纺织印染、机械、电子制造、汽车制造、烟草、塑胶机械、发电厂、水利处理/环保、市政工程、钢厂、水泥厂、机器人、轨道交通等行业。

五、安装与维护

• 安装方式：该模块可以安装在5插槽或10插槽系列90-30基板的任何可用插槽上。

• 维护建议：为了保护模块，可以安装外部保险丝（因为模块内部没有保险丝）。同时，应严格按照产品使用说明书进行安装、调试和维护。
