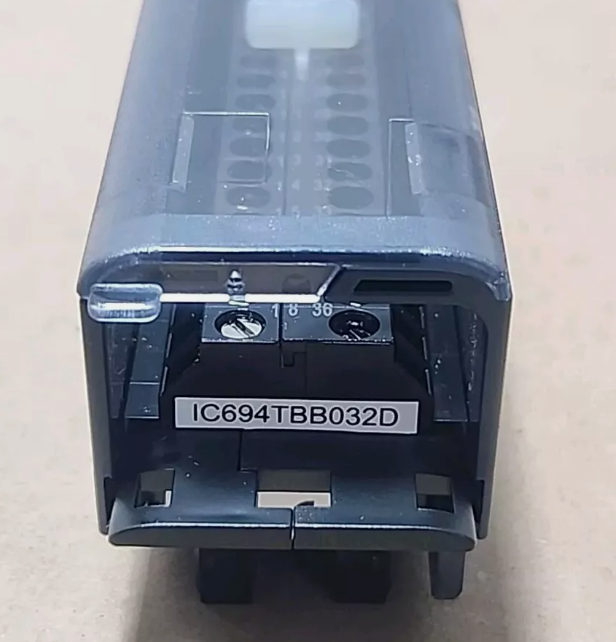

通用电气IC694TBB032是一款接线端子组件，以下是关于它的详细介绍：

一、产品概述

• 品牌：通用电气（GE）

• 型号：IC694TBB032

• 产地：美国

• 系列：PACSystem RX3i可编程自动化控制器（PAC）系列

• 备注：该系列以前由GE Intelligent Platforms（GE IP）生产，但最近被艾默生自动化收购。

二、产品特性

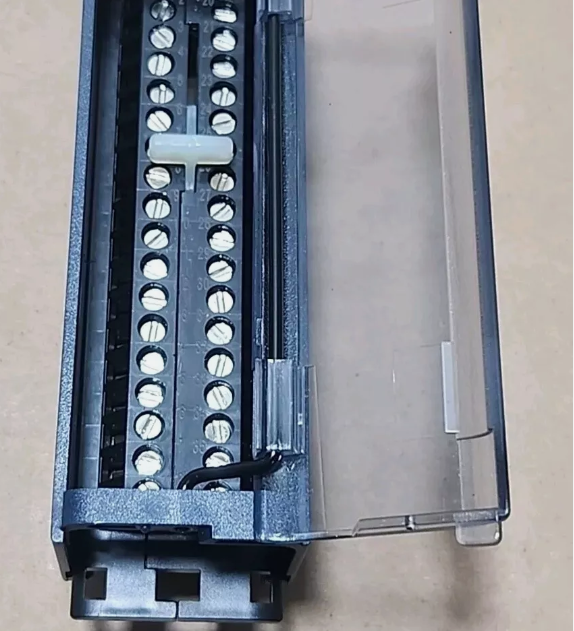

• 类型：36针盒式接线端子，带有螺钉型连接。

• 设计用途：用于高密度I/O模块，尤其是离散输入和输出模块，同时与某些90-30系列I/O模块兼容。

• 结构：该端子组件由模块盖和端子块本身两个部件组成，组装在一起后连接到I/O模块。

• 材料：采用优质材料制成，具有高强度和紧凑性。

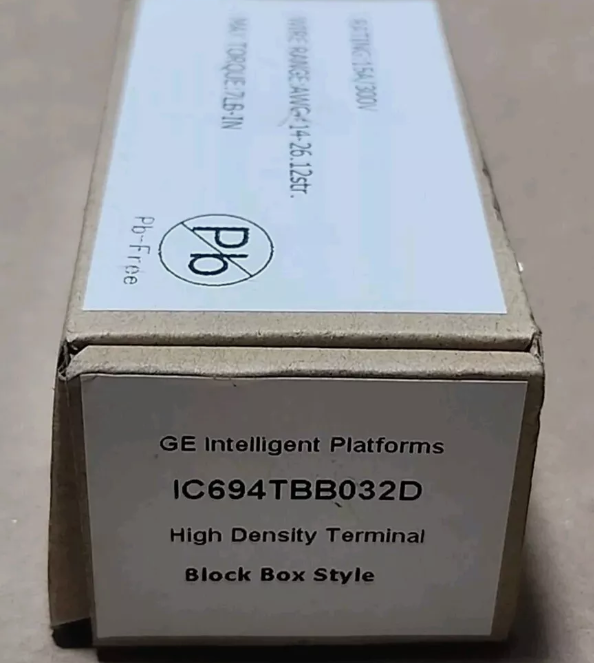

• 剥线参考：接线端子底部提供了剥线参考，用于符合推荐的剥线长度。推荐的电线尺寸为#14-26美国线规（AWG）的实心或绞合铜线。

• 连接要求：每根导线必须在距离尖端0.310英寸（7.87毫米）的最大长度处剥去，才能正确端接。每个连接必须拧紧至7 lb-in。

• 深度：接线端子深0.5英寸，能够容纳0.31英寸的带状线。

• 安装：接线端子易于管理和安装，可以很容易地移除和更换。安装时应按下闩锁，块全部向上滑动，直到咔嗒一声到位。

三、使用注意事项

• 接线端子应安装在通风良好的房间内，以保持规定的工作温度。

• 安装时，电线应小心搬运，不可过度弯曲。

• 电线应适当地容纳在接线盒内，以便在端子内部进行适当的绝缘。

四、应用场景

IC694TBB032接线端子广泛用于工业自动化控制系统，特别是在需要高密度I/O连接的场合。它可以与PAC系统和GE系列90-30模块配合使用，为工业自动化提供可靠的电气连接。
