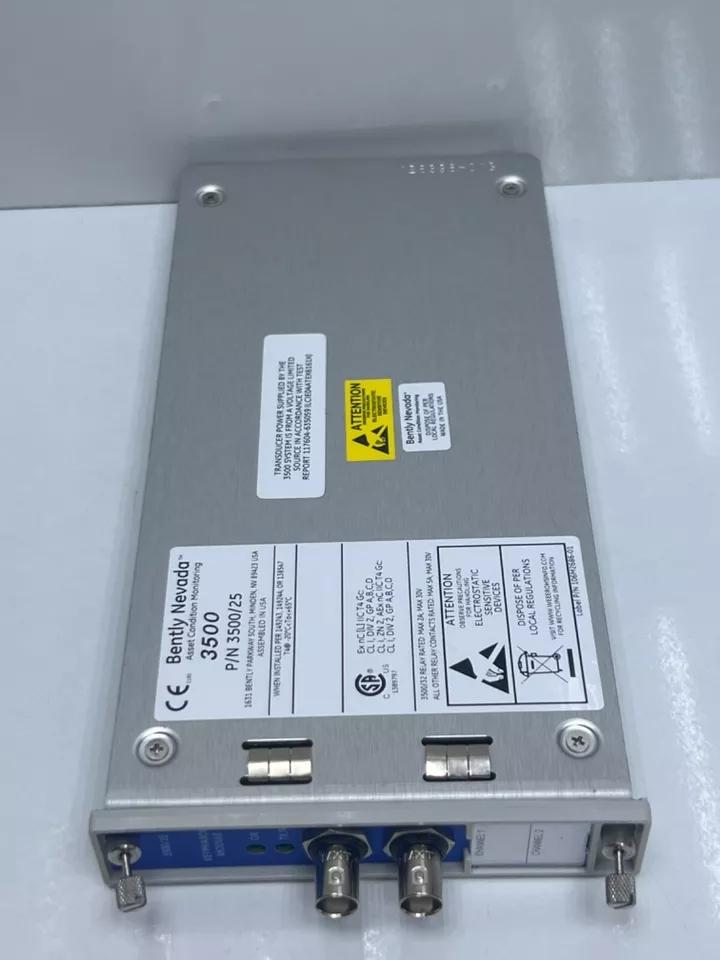

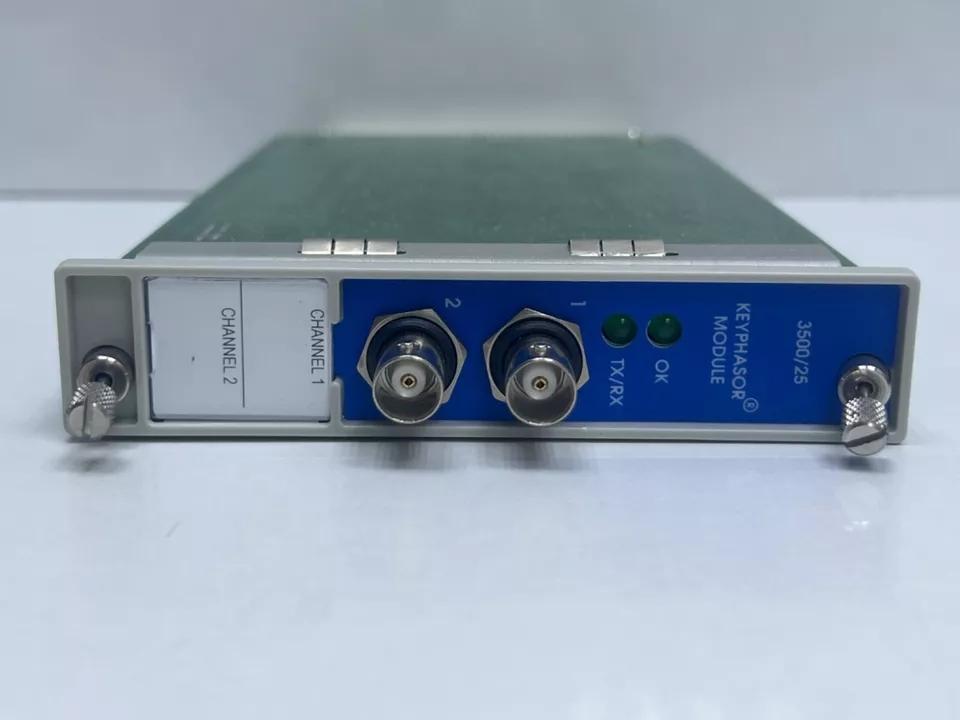

本特利的3500/25 149369-01是一款增强型键相模块，以下是对该产品的详细介绍：
一、基本信息
品牌：本特利（Bently Nevada）
型号：3500/25 149369-01
类别：增强型键相模块
二、技术特点
双通道设计：
该模块是一个半高度、双通道模块，用于为3500机架中的监视器模块提供键相位信号。
每个键相模块有两个输入通道，3500机械保护系统最多可安装两个键相器模块，以接收四个键相位信号。
信号转换与传输：
该模块能够接收来自接近探头或磁性拾音器的输入信号，并将其转换为数字键相器信号。
当轴上的键相标记与键相传感器对齐时，模块会检测对齐情况，并将输入信号转换为数字键相信号进行传输。
高精度与稳定性：
键相器信号对于精确的定时测量至关重要，包括轴转速和1X振动幅度、相位等矢量参数的测量。
该模块具有高精度和稳定性，能够确保测量结果的准确性和可靠性。
向后兼容性：
该模块与传统系统的现有键相器模块保持向后兼容性，可以在遗留系统中使用。
它取代了较旧的键相器模块（如PWA 125792-01），并提供了增强的Keyphasor信号处理能力。
多种配置选项：
该模块支持常规设置和配对配置。在常规设置下，系统最多可接受四个键相器信号；在配对配置下，最多可接受八个。
它还支持三模冗余（TMR）应用，其中两个键相器模块用于提供初级和次级键相器信号。
三、应用环境
工作温度：-30°C至+65°C（-22°F至+150°F），具体取决于内部安全栅I/O模块或键相器I/O模块的使用。
电源要求：键相传感器电源为-24 Vdc，每个通道最大40 mA。
输入信号范围：+0.8 V至-21.0 V（非隔离输入/输出模块）或+5V至-11V（隔离输入/输入模块）。
输入阻抗：最小21.8 kΩ。
输入范围：1至1200000 cpm（0.017至20 kHz）。
输出范围：1至99999 cpm（0.017至1667 Hz）。
输出阻抗：最大缓冲输出阻抗504Ω。
四、应用领域
BENTLY 3500/25 149369-01增强型键相模块广泛应用于各种工业领域，特别是需要精确监测旋转机械状态的场景。它可以为监测器模块和外部故障诊断设备提供精确的键相信号，以测量诸如1X幅值和相位等向量参数。这有助于及时发现设备故障和潜在问题，提高设备的可靠性和使用寿命。
