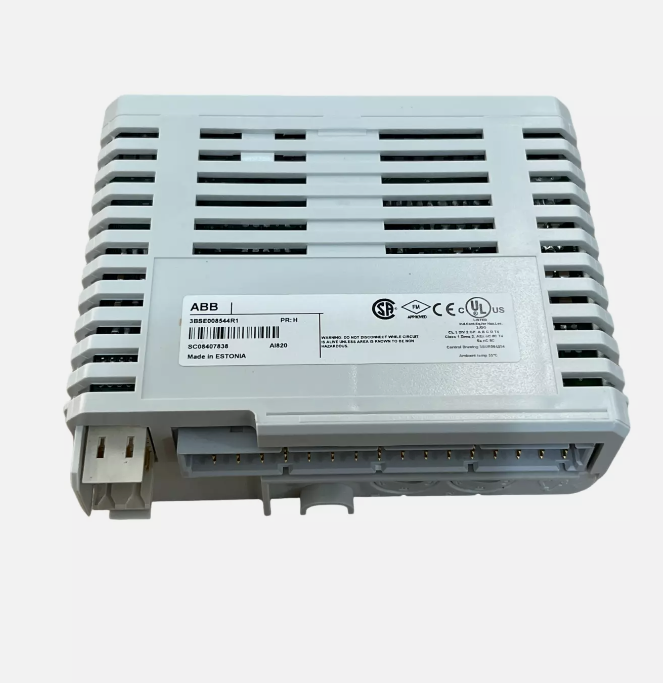

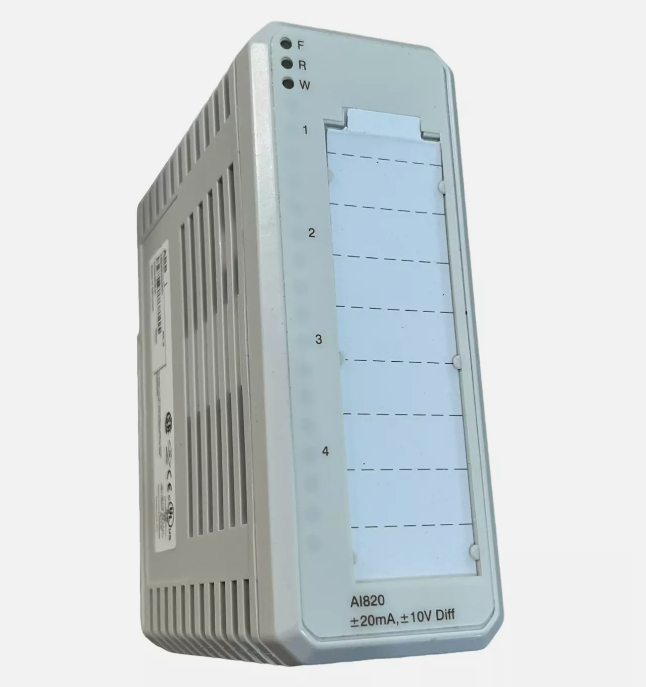

ABB的AI820是一款功能强大的差分模拟量输入模块，以下是对其的详细介绍：

一、基本功能

• 通道数：AI820模块具有4个通道，这些通道既可以用于电压输入，也可以用于电流输入。

• 输入类型：支持双极差分输入，包括-20~+20mA、0~20mA、4~20mA的电流输入，以及-10~+10V、0~10V、2~10V、-5~+5V、0~5V、1~5V的电压输入。

• 分辨率：14位加符号，提供了高精度的测量能力。

二、技术特点

• 隔离与保护：所有4个通道都与一组模块总线隔离，提供了良好的电气隔离性能。同时，输入端具有分流电阻保护，直流电压可达30V，有效保护了输入电路免受意外电压的影响。

• 输入阻抗：电压输入端的输入阻抗为200kΩ+/ -25%，电流输入时的输入阻抗为250Ω。

• 最大现场电缆长度：可达600米（656码），适用于长距离的信号传输。

• 共模电压输入：50V直流，显示了模块对共模电压的良好承受能力。

• 更新周期时间：所有四个通道的更新周期时间小于26ms，保证了数据的实时性。

三、扩展与兼容性

• MTU扩展：AI820模块支持四种不同类型的MTU（模块终端单元），如TU830扩展型MTU可以三线连接设备，无需额外的端子；TU810（或TU814）紧凑型MTU有24V过程电压输入端子，但需要外部端子将24V电源分配给现场设备；TU812紧凑型MTU有一个用于连接工艺的D-Sub 25针（公）连接器。这些MTU提供了灵活的扩展选项，以满足不同的应用需求。

• 电源分配：模块将外部发射机电源分配到每个通道，简化了连接过程。发射机电源端子上没有电流限制，增加了使用的便利性。

四、应用场合

AI820模块广泛应用于自动化控制系统中，特别是在需要高精度模拟量输入的场合。其双极差分输入、高隔离性能、良好的保护机制以及灵活的扩展选项，使得AI820模块成为自动化控制领域中的优选之一。
